公司名称：广州中翔检测技术有限公司www.zhongxiangjc.com

       纤维增强复合材料是由增强纤维材料，如玻璃纤维、碳纤维、芳纶纤维以及其他纤维，比方有亚麻、棉或竹纤维等，与基体材料（树脂基复合材料、金属基复合材料和陶瓷基复合材料）等经过缠绕，模压或拉挤等形成的复合材料。复合材料具有机械强度高、耐腐蚀、抗冲击等优良特性，因此广泛应用于航天航空、新能源汽车、轨道交通、海洋船舶、建筑、电子电工等领域。

复合材料用途

       但随着时间的推移，复合材料易受到温度和潮湿等环境因素的影响，导致其质量、外观和物理性能（比方：力学性能、光学性能和电性能等）各项性能下降。因此湿热老化试验是人工模拟环境试验，它是用湿热试验设备产生一定的湿热环境条件来模拟产品在存储、运输和使用中可能遇到的湿热环境条件，以考核产品的湿热环境适应性。湿热老化试验除了能人工模拟环境条件外，还具有加速老化作用、寿命预测，可以大大缩短试验时间，且具有与现场暴露试验相似的试验结果。

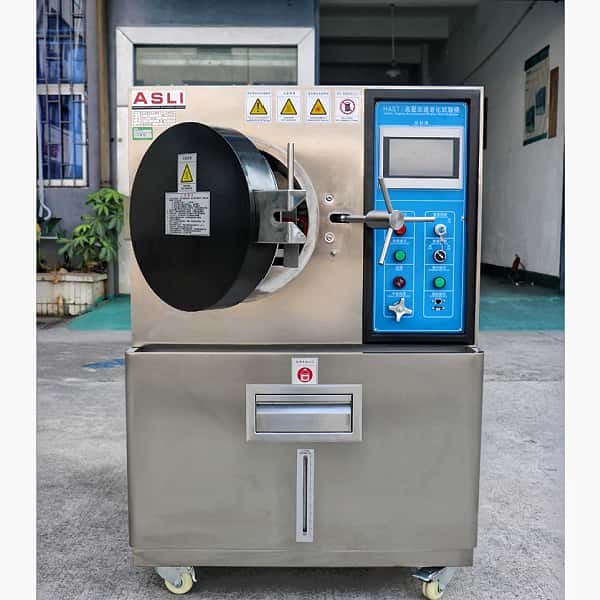

高压锅老化试验箱

       在湿热老化中的蒸汽高压锅老化测试（简称PCT或ACTH）它是通过实验室模拟极限加速的高温、高压、高湿的饱和水蒸气环境，揭示复合材料在高温高压下的性能退化机制，为耐久性评估、设计优化、质量控制及法规符合提供科学依据，是确保复合材料在航空航天、能源、汽车等领域安全可靠应用的关键手段。

一、纤维增强复合材料蒸汽高压锅老化测试目的

根本目的：快速评估树脂基体的耐水解性；

复合材料由增强纤维（如碳纤维、玻璃纤维）和树脂基体（如环氧树脂、聚酯树脂）构成。树脂基体中的化学键（尤其是酯键、酰胺键等）在高温高湿环境下容易与水分子发生化学反应而断裂，这就是水解。

PCT作用：高压锅的极端条件（如121°C饱和蒸汽）能极大地加速水解反应，在几天内模拟出户外环境数年才能发生的老化程度。

评估内容：通过测试后材料的力学性能衰减程度，来判断树脂配方抵抗水解能力的强弱。

核心目的：评估纤维/树脂界面粘结的稳定性

复合材料的卓越力学性能高度依赖于纤维和树脂之间牢固的界面粘结。这个界面是湿热环境下最脆弱的环节之一。

PCT角色：水分子在高压下会强行渗透至界面，高温加剧其破坏作用，导致界面化学键断裂、粘结力丧失，即界面脱粘。

评估内容：测试后，层间剪切强度的显著下降是界面破坏的直接证据。PCT能快速暴露界面结合的优劣。

关键目的：测定湿态玻璃化转变温度的降幅

玻璃化转变温度是树脂基体从玻璃态向高弹态转变的临界温度，是材料耐热性的核心指标。

PCT角色：渗入的水分子如同“增塑剂”，大幅降低Tg，导致材料在低得多的温度下就开始软化。

评估内容：对比测试前后的Tg。如果“湿Tg”已接近材料使用温度，意味着它在真实湿热环境中会过早软化失效。PCT能快速预警这一致命风险。

工程目的：快速筛选材料与优化工艺

在研发和质量控制中，PCT是高效的“裁判”和“筛选器”。

材料筛选：快速判断哪种树脂、纤维或上浆剂组合的耐湿热性能更佳。

工艺优化：确定更佳的固化工艺（温度、时间、压力），以获得最稳定的耐老化微观结构。

质量一致性检查：确保不同批次的材料性能稳定。

二、纤维增强复合材料蒸汽高压锅老化测试的设备、流程、性能评估

2.1测试设备：

试验设备：高压锅老化试验箱或PCT试验箱；

温度控制：>100°C；

湿度控制： RH；

压力状态：高压；

2.2测试流程和性能评估：

2.2.1试样制备与预处理

样品准备：根据测试标准（如GB/T、ISO、ASTM）的要求，制备特定尺寸和形状的复合材料试样。例如，用于力学测试的哑铃型试样、用于层间剪切测试的短梁试样等。确保试样来自同一批次，加工工艺一致，且表面无可见缺陷。

初始测试：记录力学、电性能、外观等初始值。

预处理：

将试样置于标准实验室环境（如温度23±2°C，相对湿度50±10%）下调节一定时间（通常不少于24小时），使其达到稳定的初始状态（即“干态”）。

此步骤的目的是消除试样此前经历的不同环境历史，确保所有试样从相同的起点开始测试。

2.2.2初始性能测试

在预处理后、进行PCT测试之前，需要对试样进行一系列性能测试，以获得初始性能数据（基线数据）。

常见测试项目包括：

力学性能：拉伸强度/模量、弯曲强度/模量、层间剪切强度。

热学性能：玻璃化转变温度（Tg，通过DSC测试）。

外观检查：拍照或使用显微镜记录表面状态。

尺寸/质量：称重和测量尺寸。

2.2.3PCT测试执行（核心老化过程）

装样：将试样放置在PCT试验箱内的架子上，确保试样之间留有足够空隙，以便饱和蒸汽能充分接触所有表面。

设置参数：在设备控制器上设置严格的老化参数。

典型条件为：

温度：121°C 或 130°C

相对湿度： RH（由饱和蒸汽自动实现）

压力：随之而定（如在121°C时约为0.2 MPa）

持续时间：如 24小时、48小时、96小时、168小时等。

运行测试：启动设备。设备将自动加热、加压，并维持设定的条件至规定时间。

结束与取出：测试时间到达后，设备自动停止加热，并安全地泄压和降温。待压力完全释放、温度降至安全范围（通常<50°C）后，方可打开箱门取出试样。

2.2.4测试后处理与最终性能测试

后处理：取出试样后，用柔软的布轻轻擦干表面水分。

状态调节：将试样再次置于标准实验室环境下调节（通常为24小时）。这一步是为了让试样内部的水分分布达到平衡，确保测试结果的稳定性。

最终性能测试：对调节后的试样进行与初始测试完全相同的性能测试。

2.2.5数据分析与报告

计算性能保留率：这是最关键的评估指标。

性能保留率 (%) = (老化后性能值 / 初始性能值) ×

分析失效模式：通过显微镜等工具观察试样断口，分析破坏是发生在树脂基体、纤维，还是界面处。

出具报告：报告应详细记录测试条件、原始数据、性能保留率、外观变化照片以及结论。结论应明确该复合材料在严酷湿热环境下的耐久性表现。

三、纤维增强复合材料蒸汽高压锅老化测试适用标准：

 中国标准：

GB/T 42542-2023 纤维增强复合材料 密封压力容器加速吸湿及过饱和状态调节方法；

GB/T 42911-2023碳纤维增强复合材料 密封压力容器加速吸湿和过饱和调节方法；

GB/T 9640-2008软质和硬质泡沫聚合材料 加速老化试验方法;

GB/T 2423.40-2013环境试验 第 2 部分：试验方法 试验 Cx：未饱和高压蒸汽恒定湿热；

美国标准：

ASTM D3574-17 test J软质泡沫材料的标准试验方法.粘结和模制聚氨酯泡沫板材；

国际电子工业协会：

IPC-TM-650 2.6.16:1985玻璃环氧树脂层压板完整性压力容器方法；

国际电工委员会：

IEC 60068-2-66环境试验 第 2-66 部分：试验方法 试验 Cx：未饱和高压蒸汽恒定湿热（俗称 PCT 高压蒸煮）；

国际标准：

ISO 22836:2020纤维增强复合材料 用密封压力容器加速吸湿和水分过饱和调节的方法；

ISO 2440:2025软质和硬质泡沫聚合材料 加速老化试验方法;

公司名称：

中翔检测技术有限公司，实验室位于特区深圳，专注于为客户提供金属材料制品，塑料橡胶制品，仓储货架，汽车零部件，轨道交通部件，紧固件，油漆涂料，电子元器件等产品的检验，鉴定，认证及研发等专业技术服务，服务对象涉及基础工业，港口机械，物流仓储，新能源，汽车，电力设施，航空航天及教育科研等领域。中翔检测多年来扎根于珠三角，服务于全国，依托专业的实验室技术人员，先进的检测方法，协助客户解决研发，生产，验收，贸易等多个环节的技术问题。中翔检测作为一家独立，专业，严谨，诚信的第三方检测机构，秉承着为客户提供优质服务的企业理念，是您值得信赖的合作伙伴。

相关检测案例:
