纤维增强复合材料是由增强纤维材料，如玻璃纤维、碳纤维、芳纶纤维以及其他纤维，比方有亚麻、棉或竹纤维等，与基体材料（树脂基复合材料、金属基复合材料和陶瓷基复合材料）等经过缠绕，模压或拉挤等形成的复合材料。纤维增强复合材料具有机械强度高、耐腐蚀、抗冲击等优良特性，因此广泛应用于航天航空、新能源汽车、轨道交通、海洋船舶、建筑、电子电工等领域。

纤维增强复合材料用途

但随着时间的推移，纤维增强复合材料易受到温度和潮湿等环境因素的影响，导致其质量、外观和物理性能（比方：力学性能、光学性能和电性能等）各项性能下降。因此湿热老化试验是人工模拟环境试验，它是用湿热试验设备产生一定的湿热环境条件来模拟产品在存储、运输和使用中可能遇到的湿热环境条件，以考核产品的湿热环境适应性。湿热老化试验除了能人工模拟环境条件外，还具有加速作用，可以大大缩短试验时间，且具有与现场暴露试验相似的试验结果。

       人工加速湿热老化试验一般有两种方法：一种是采用恒定湿热方法测试（恒温恒湿测试），另一种是采用交变湿热方法测试。恒定湿热老化测试（恒温恒湿测试）条件比较简单，一般选取库存或者使用条件上限值进行试验。交变湿热老化试验条件比较复杂，但试验效果比较好，一般以24小时为周期，每个周期分4个阶段；温湿度升高阶段、保持阶段、降低阶段及低温低湿阶段。所以这篇文案今天我们主要学习“交变湿热老化试验”。

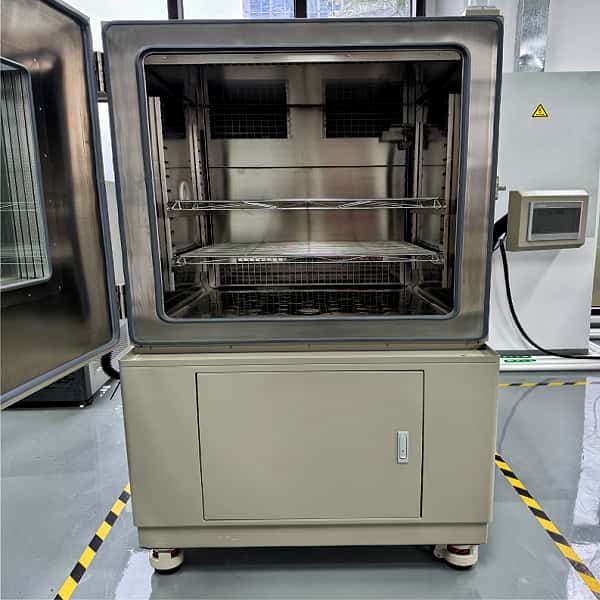

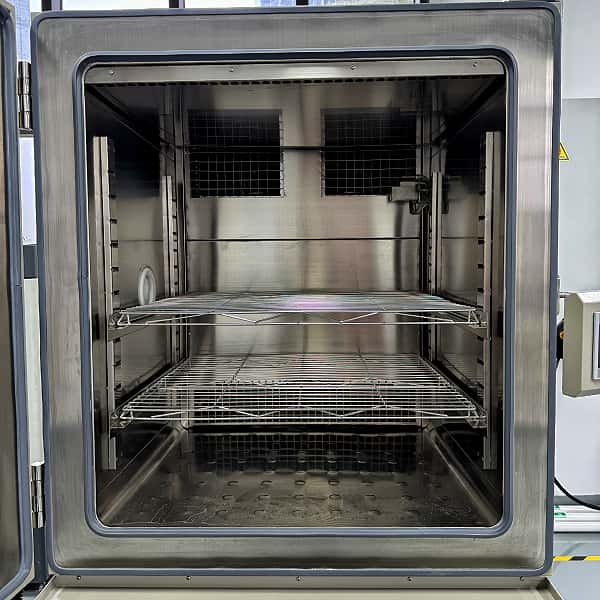

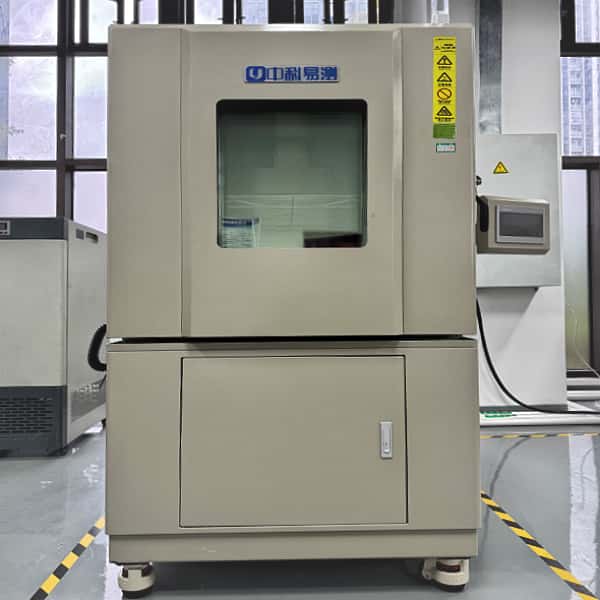

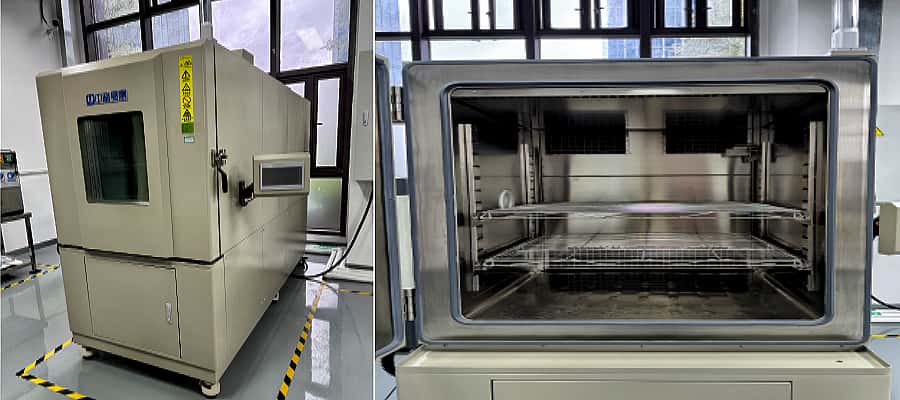

快速温变湿热箱

中翔检测实验室实地拍摄

交变湿热老化试验是通过周期性温湿度动态变化模拟纤维增强复合材料在实际使用中面临的复杂湿热环境，评估其耐老化性能、失效机理及寿命预测的核心试验方法。

一、纤维增强复合材料交变湿热老化测试目的与老化机理

1.交变湿热老化测试

1.1核心目的：在可控的温湿度循环试验箱中，通过设定温度（如-40℃至85℃）与湿度（如10%至98%RH）的周期性波动程序（如24小时/周期），模拟昼夜温差、季节交替或极端气候环境，促使纤维增强复合材料经历“吸湿-干燥-凝露-热胀冷缩”的动态过程，加速其老化失效。

1.2老化机理：利用温度和水分的周期性变化，加速和放大纤维增强复合材料内部的各种损伤过程，其破坏性远大于恒定的湿热条件。大致可以分为物理机理和化学机理两大类，并特别说明交变循环的加速作用。

1.2.1物理机理 热-湿-力耦合效应

热胀冷缩与内应力积累：温度周期性波动（如-40℃至85℃循环）导致纤维增强复合材料各组分（纤维、基体、界面）热膨胀系数差异，引发内应力。例如，碳纤维（热膨胀系数约-1.0×10⁻⁶/℃）与环氧树脂（约60×10⁻⁶/℃）的差异在降温时可能导致界面拉应力，升温时则可能引发压应力，长期循环下导致界面脱粘或裂纹扩展。

（1）吸湿-干燥循环的溶胀效应：湿度波动促使水分子吸附、扩散及凝露，导致基体溶胀（如环氧树脂吸湿后体积膨胀1%-3%），线性膨胀系数变化，引发尺寸不稳定、翘曲变形。例如，玻璃纤维增强PBT在50℃/95%RH下，吸湿率可达2%-5%，导致拉伸强度下降15%-30%。

（2）疲劳损伤累积：反复温湿度变化加速纤维增强复合材料疲劳，如层合板分层、纤维断裂、基体裂纹扩展，最终导致力学性能衰减。

1.2.2化学降解：水解与氧化反应

（1） 基体水解：水分子渗透至高分子基体（如环氧树脂、聚酯）中，引发酯键、醚键的水解反应，导致分子链断裂、交联度降低、分子量下降。例如，环氧树脂在湿热环境中可能发生“回咬反应”（环氧基与羟基反应），生成低分子量产物，削弱复合材料力学性能。

（2）界面化学键断裂：纤维与基体界面处的化学键（如范德华力、氢键、化学键）在湿热环境下可能断裂，导致界面结合强度下降。例如，碳纤维表面的上浆剂（如环氧树脂）在湿热环境中可能水解，降低纤维与基体的粘接强度。

（3） 氧化反应：高温高湿环境可能加速纤维增强复合材料氧化，如碳纤维表面的氧化、金属增强体的电化学腐蚀（如铝合金在含氯环境中的点蚀）。

1.2.3电性能退化：绝缘与信号传输失效

（1）绝缘电阻下降：吸湿后，纤维增强复合材料（如玻璃纤维增强塑料）的绝缘电阻可能降低1-3个数量级，导致漏电流增加、介电强度下降，可能引发电子设备短路或信号失真。

（2）介电常数变化：水分子极性导致纤维增强复合材料介电常数升高，影响高频信号传输（如5G天线罩的信号衰减）。

（3）电化学迁移：在湿热环境中，金属导体（如铜箔）可能发生电化学迁移，导致导电性能下降或开路。

1.2.4界面失效：脱粘与分层

（1）界面脱粘：纤维与基体界面在湿热应力下可能脱粘，导致应力传递效率降低，力学性能（如层间剪切强度）下降。例如，碳纤维/环氧复合材料在交变湿热试验中，界面脱粘可能导致拉伸强度下降20%-40%。

（2）分层扩展：层合板在湿热循环中可能因内应力或裂纹扩展发生分层，影响结构完整性。例如，航空航天纤维增强复合材料结构件在极端温湿度变化下可能发生分层，导致结构失效。

1.2.5微观结构演变：SEM/TEM观察与热分析

（1）微观裂纹与孔洞：扫描电镜（SEM）观察可见基体裂纹、界面脱粘、纤维拔出等微观损伤。例如，湿热循环后，环氧树脂基体中可能出现微裂纹，纤维表面可能附着水解产物。

（2）热稳定性变化：差示扫描量热法（DSC）和热重分析（TGA）可检测纤维增强复合材料玻璃化转变温度（Tg）下降、热分解温度降低，反映化学降解程度。例如，水解后的环氧树脂Tg可能下降10-20℃，热稳定性降低。

（3）化学键变化：傅里叶变换红外光谱（FTIR）可检测羟基峰、羰基峰增强，提示水解反应发生；X射线光电子能谱（XPS）可分析界面化学键变化。

二、纤维增强复合材料交变湿热老化测试环境与设备、流程、性能评估

2.1环境参数：

2.1.1交变湿热老化测试

温度范围与波动速率：

典型范围：低温端-40℃至-55℃（模拟极地或高寒环境），高温端85℃至125℃（模拟热带或引擎舱环境）。例如，航空航天纤维增强复合材料常采用-55℃至125℃循环，汽车部件可能采用-40℃至105℃循环。

波动速率：快速温变（如15℃/min）以模拟极端气候骤变，避免热惯性导致的参数偏差。

湿度范围与波动模式：

相对湿度（RH）：通常设定为10%至98%RH，覆盖从干旱到高湿环境。例如，海洋环境模拟可能要求95%RH以上，沙漠环境模拟可能要求30%RH以下。

波动模式：与温度同步或异步波动，如“升温+增湿→降温+降湿”循环，模拟昼夜温差或季节交替。

循环周期与持续时间：

循环周期：24小时/周期（标准循环），或根据需求调整为12小时、48小时等。

持续时间：10-500次循环（依产品寿命要求确定），如短期验证可能10次，长期寿命预测可能500次。

2.2设备要求：

2.2.1纤维增强复合材料交变湿热老化测试

测试设备：温湿循环箱；

温度控制：±1℃精度，支持快速温变（如15℃/min），具备程序化温湿度曲线编辑功能；

湿度控制：±5%RH精度，采用蒸汽加湿或超声波加湿技术，避免冷凝水滴落影响试样；

辅助设备：

电子天平：精度±0.1mg，用于测量试样质量变化（吸湿率）；

千分尺/卡尺：用于测量试样尺寸变化（翘曲、变形）；

力学测试机：如万能试验机，用于测试拉伸、弯曲、冲击强度；

微观分析设备：如SEM、TGA/DSC、FTIR，用于微观结构与化学性能分析。

2.3测试流程：

2.3.1纤维增强复合材料交变湿热老化测试

样品准备：按标准制备试样（如剪裁矩形片材尺寸会根据标准各有不同，厚度均匀，金属部件需清洁去油并涂覆防护层），进行状态调节（试样在70℃/85%RH环境中预处理24小时，达到吸湿平衡；），电子设备需进行初始电性能测试（如绝缘电阻、介电强度）；

包装与标识：试样自由暴露于试验环境，避免包装干扰；标识试样信息（批次、测试日期）便于追溯。

初始测试：记录力学、电性能、外观等初始值。

老化处理：

（1）初始阶段：试样放入温湿度循环试验箱，设定初始温湿度（如25℃/50%RH），稳定2小时后开始循环。

（2）循环过程：按预设曲线执行温湿度波动（如25℃→55℃升温+湿度升至95%RH→55℃保持→25℃降温+湿度降至50%RH），每周期24小时，持续指定次数（如100次）。

（3）中间检查：每10次循环暂停测试，检查试样外观（裂纹、变形、颜色变化）、测量质量/尺寸变化（吸湿率、翘曲度），并记录数据。

实时数据采集与监控

（4）环境参数：温湿度传感器实时监测箱内环境，数据记录频率≥1次/分钟。

（5）试样性能：定期测量试样质量（吸湿率）、尺寸（翘曲度）、电性能（绝缘电阻、介电强度）及力学性能（拉伸/弯曲强度）。

（6）异常处理：若试样出现严重失效（如断裂、短路、绝缘电阻骤降），立即终止测试并记录失效模式。

3.纤维增强复合材料交变湿热老化性能评估

（1）力学性能：拉伸强度、弯曲强度、压缩强度、层间剪切强度、冲击韧性、硬度变化。

（2）电性能：绝缘电阻、介电强度、电导率变化、漏电流。

（3）物理性能：质量损失率、吸水率、尺寸稳定性（热膨胀系数）、热变形温度。

（4）微观分析：SEM观察界面脱粘、裂纹；FTIR分析化学键变化；DSC测定玻璃化转变温度；XRD检测结晶度变化。

三、纤维增强复合材料交变湿热老化测试适用标准：

中国标准

（1）纤维增强复合材料材料专用标准（做板材 / 材料耐久，可单独作为主检测依据）：

GB/T 43113-2023碳纤维增强复合材料耐湿热性能评价方法；

GB/T 2573-2008玻璃纤维增强塑料老化性能试验方法；

（2）电工电子通用环境标准（仅适合复材整机 / 外壳零部件，不可单独作为板材材料测试主标准）：

GB/T 2423.4-2008电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h＋12h循环）；

GB/T 2423.34-2024电工电子产品环境试验 第2部分：试验方法 试验Z/AD：温度/湿度组合循环试验；

军用标准

GJB 150.9A-2009军用装备实验室环境试验方法 第9部分：湿热试验；

美国标准

ASTM D5229 / D5229M聚合物基复合材料层合板吸湿性能及平衡状态调节的标准试验方法；

美国军用标准

MIL-STD-810G Method 507.5美国国防部环境工程考察与实验室测试标准方法507.5：湿度试验；

国际电工委员会制定标准-交变温湿度循环测试（步入式）

IEC 60068-2-30:2005 环境试验 第2-30部分：试验 试验Db：交变湿热（12小时 + 12小时循环）；

IEC 60068-2-38:2021 环境试验 第 2-38 部分：试验 Z/AD 温度 / 湿度组合循环试验；

欧洲电信标准协会（ETSI）环境工程标准-交变温湿度循环测试（步入式）

EN 300 019-2-1 V2.3.1-2017存储-电信设备的环境条件和环境试验 第2-1部分：环境试验规范 储存;

EN 300 019-2-2 V2.4.1-2017运输-电信设备的环境条件和环境试验 第2-2部分：环境试验规范 运输;

ETSI EN 300 019-2-3 V2.5.1-2020在有气候防护场所固定使用-电信设备的环境条件和环境试验 第2-3部分：环境试验规范 固定使用于防风雨场所;

ETSI EN 300 019-2-4 V2.5.1-2018无气候防护场所固定使用-非受天气保护位置固定使用的电信设备的环境适应性测试，尤其在复合材料湿热老化测试中的交变温湿度循环测试方面具有权威指导意义;

ETSI EN 300 019-2-5 V3.1.1-2021TSI EN 300 019-2-5 V3.1.1:2021 陆路运输-电信设备的环境条件和环境试验 第2-5部分：环境试验规范 地面车辆安装;

ETSI EN 300 019-2-6 V3.0.0:2002水运环境-电信设备的环境条件和环境试验 第2-6部分：环境试验规范 船舶环境;

ETSI EN 300 019-2-7 V3.0.1:2003便携式使用-便携与非固定使用电信设备的环境适应性验证，尤其在非气候保护场景下的耐久性测试中具有权威性;
